로봇 그리퍼 구조 분석! 로봇의 손, 어떻게 진화하고 있을까?
2026년 9월 2일

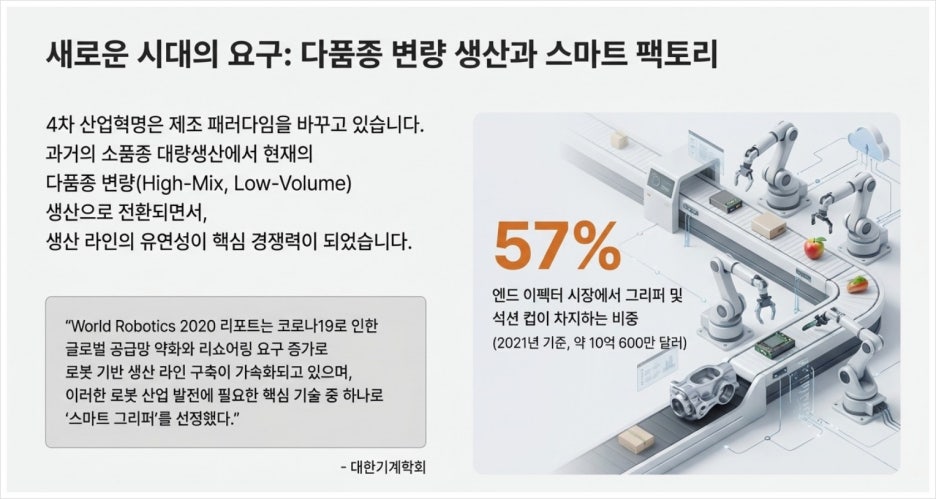

로봇에게 손의 역할을 하는 그리퍼(Gripper)는 물체를 쥐거나, 들어 올리거나, 고정하고, 회전시켜 정해진 위치에 놓는 데 사용되는 핵심 기술입니다. 4차 산업혁명과 스마트 팩토리 시스템의 도입으로 다양한 형상과 물성에 신속하게 대응할 수 있는 로봇 그리퍼 구조의 중요성이 더욱 커지고 있습니다.
현재 로봇 그리퍼는 구동 방식과 목적에 따라 다양하게 분류되며, 정밀함과 적응성을 동시에 갖추기 위한 구조적 혁신이 활발히 이루어지고 있습니다.

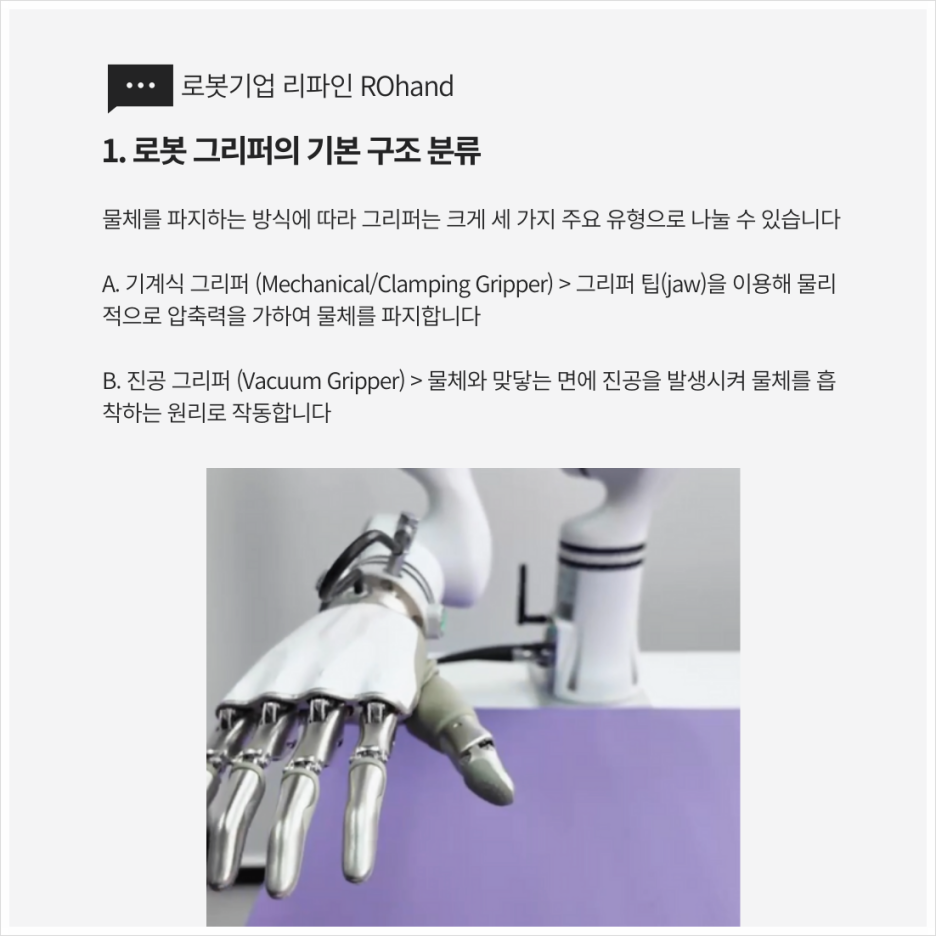

로봇 그리퍼의 기본 구조 분류
물체를 파지하는 방식에 따라 그리퍼는 크게 세 가지 주요 유형으로 나눌 수 있습니다:
A. 기계식 그리퍼 (Mechanical/Clamping Gripper)
가장 보편적으로 사용되는 유형으로, 그리퍼 팁(jaw)을 이용해 물리적으로 압축력을 가하여 물체를 파지합니다 (impactive 타입). 산업 현장에서 가장 많이 사용되며, 공압 그리퍼는 압축 공기에 의해 작동되어 내부 기어, 토글, 슬라이드 연결장치를 움직여 Jaw를 여닫습니다.

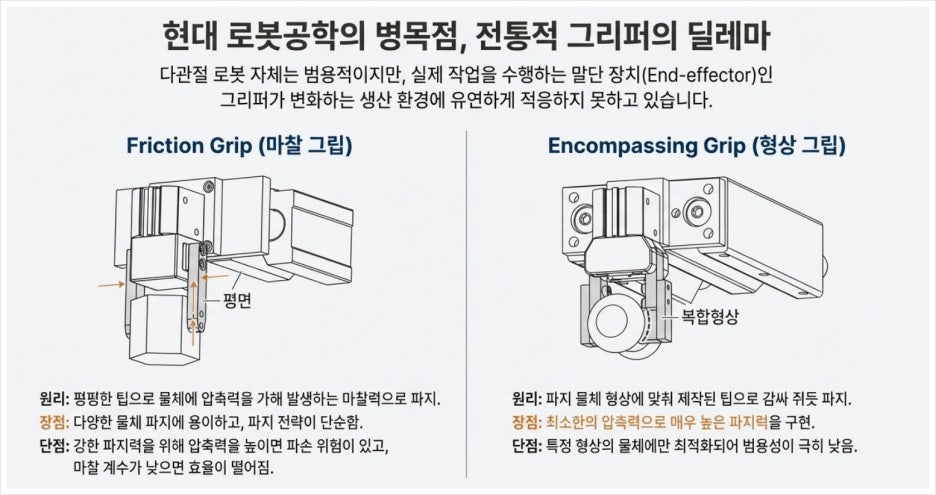

집게형 그리퍼의 세부 구조
◦ Friction Grip: 평면 형태의 팁을 사용하여 압축력에 비례해 발생하는 마찰력으로 물체를 파지하는 방식입니다. 파지 전략이 단순하고 다양한 물체 파지에 용이하지만,
파손되기 쉬운 물체에는 파손 위험이 있습니다.
◦ Encompassing Grip: 그리퍼 팁의 형상이 파지 물체의 형상과 일치하도록 제작되어,
최소한의 압축력으로 높은 파지력(holding force)을 구현합니다.
하지만 해당 형상이 아닌 다른 물체를 파지할 경우 효율이 크게 저하됩니다.
◦ 링크 메커니즘: 로봇 손 개발에서 링크 구동 메커니즘은 구동기의 동력을 여러 링크의 조합으로 전달하여 관절 움직임을 구현합니다. 예를 들어, 파지력 100N급 전동 그리퍼의 링크부를 최적화 설계한 연구에서는 링크 두께를 설계 변수로 설정하여 응력과 변형을 최소화하는 구조 최적화가 진행되기도 했습니다. 이 연구 결과, 최적화된 모델은 응력이 9.78%, 변형이 19.68% 감소했습니다.
B. 진공 그리퍼 (Vacuum Gripper)
물체와 맞닿는 면에 진공을 발생시켜 물체를 흡착하는 원리로 작동합니다 (astrictive 타입).
집게형과 달리 물체의 크기에 제한이 적고,
깨지기 쉽거나 얇고 평평한 물체를 안전하게 다룰 수 있어 식품, 태양광, 반도체 분야에 사용됩니다.
진공 그리퍼의 구조 설계 고려사항
◦ 주요 구조: 견고해야 하며, 강도와 강성을 확보하는 것이 중요합니다. 응력 시뮬레이션이 필요할 수 있으며, 하중 지지 부품에 강성이 낮은 알루미늄 프로파일 사용은 권장되지 않습니다.
◦ 완충 장치: 수직 방향으로 완충 장치를 추가하여 대상 물체와 그리퍼를 보호해야 합니다.
◦ 흡착컵: 소프트 흡착컵(예: 실리콘 벨로우즈)은 상자 표면에 쉽게 밀착되지만, 무거운 상자에는 하드 흡착컵이 필요합니다. 벨로우즈형이 폼 그리퍼보다 일반적으로 수명이 깁니다.
ROhand + 로봇
◦ 제조 혁신: Markforged 복합재 3D 프린팅 기술을 활용하여 그리퍼 본체에 진공 채널을 직접 통합하고 (내장형 진공 채널), 연속 탄소 섬유 등으로 강화하여 경량화(80% 중량 감소)와 강성을 동시에 확보하는 설계가 이루어지고 있습니다.

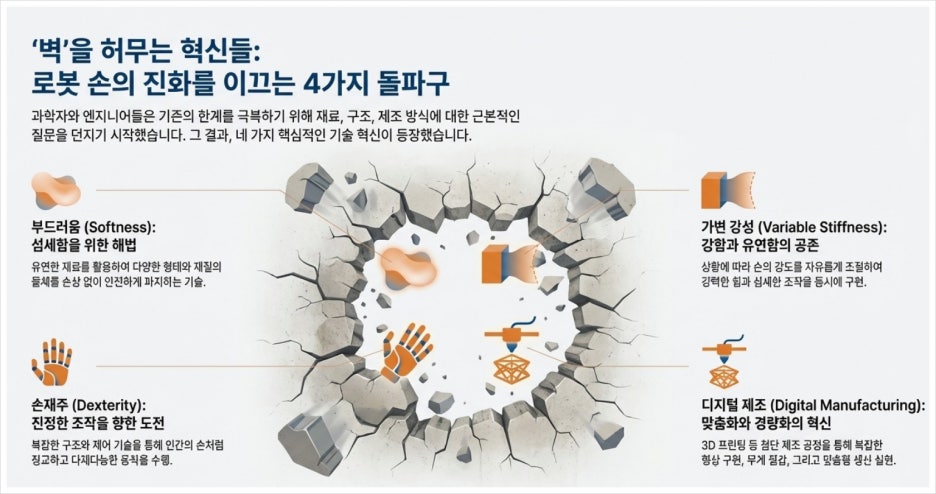

2. 적응성과 지능을 갖춘 첨단 그리퍼 구조

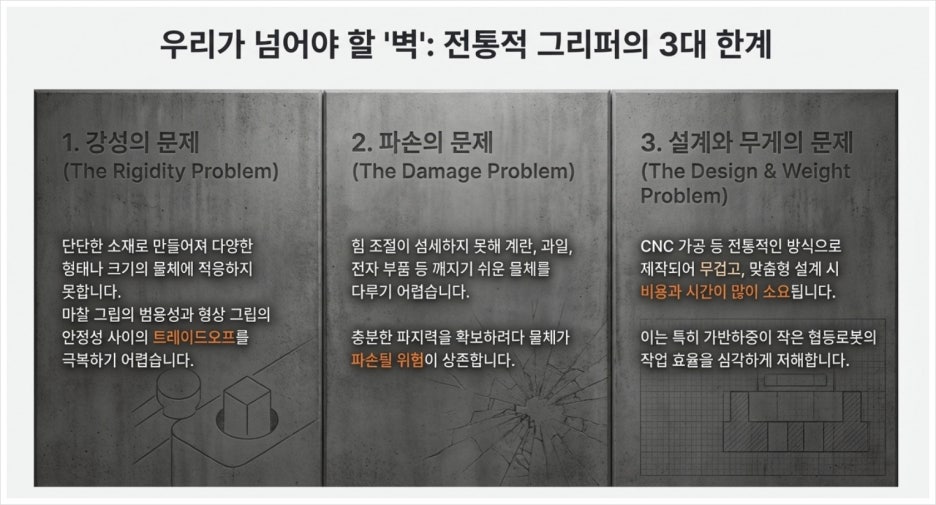

기존의 단단한 그리퍼의 한계를 극복하고 달걀처럼 깨지기 쉬운 물체나 사람의 혈관처럼 미세하고 예민한 소재를 다루기 위해 소프트 그리퍼와 지능형 그리퍼 구조가 활발히 연구되고 있습니다.

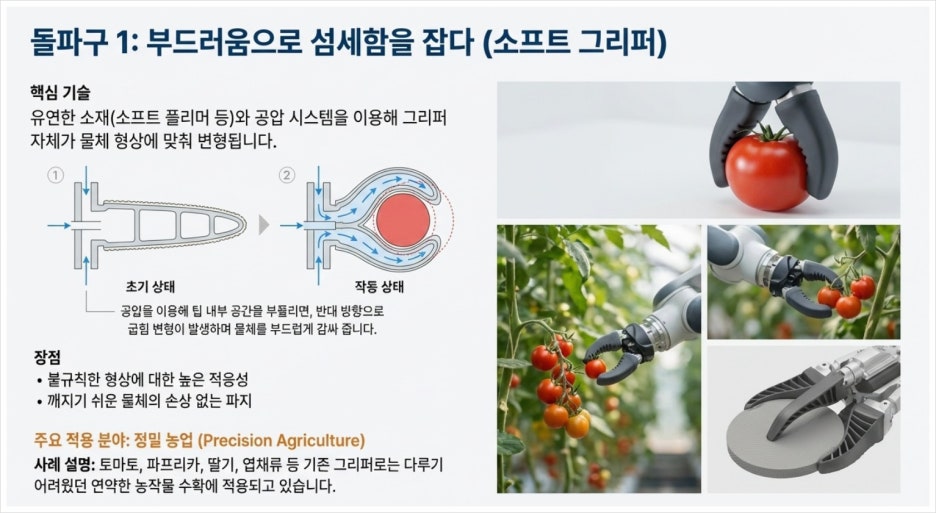

A. 소프트 그리퍼 및 유연 구조
소프트 그리퍼는 구조적 유연성을 이용하여 굴곡이 있거나 변형되는 물체의 표면에 적응하여 손상 없이 파지할 수 있도록 합니다.
구동 방식:
소프트 폴리머 기반의 유공압 방식, 정전식 접착 및 구동, 건식 접착 방식 등이 사용됩니다.
유연 관절형 그리퍼:
기존 강체 기반 링크 구조의 관절부에 유연체를 구성하여 다양한 형상으로 변형될 수 있도록 도움을 주며, 대상 물체의 형태대로 그리퍼 팁이 적응하게 됩니다. (예: 와이어 기반의 ReFlex 로봇 그리퍼, qb SoftHand).
ROhand + 로봇
교차 유연 힌지 조인트
는 유연 힌지의 장점을 살리면서도 무거운 물체를 들 수 있도록 강성을 키운 구조입니다. 이는 충격을 약 46.7% 더 흡수할 수 있으며, 4kg의 물체를 파지할 수 있어 자동차 와이어링 하네스 조립 등에도 활용될 수 있습니다.
B. 가변 강성 구조
소프트 그리퍼의 유연한 특징은 살리되, 파지력을 높이기 위해 강성을 조절할 수 있는 구조입니다.

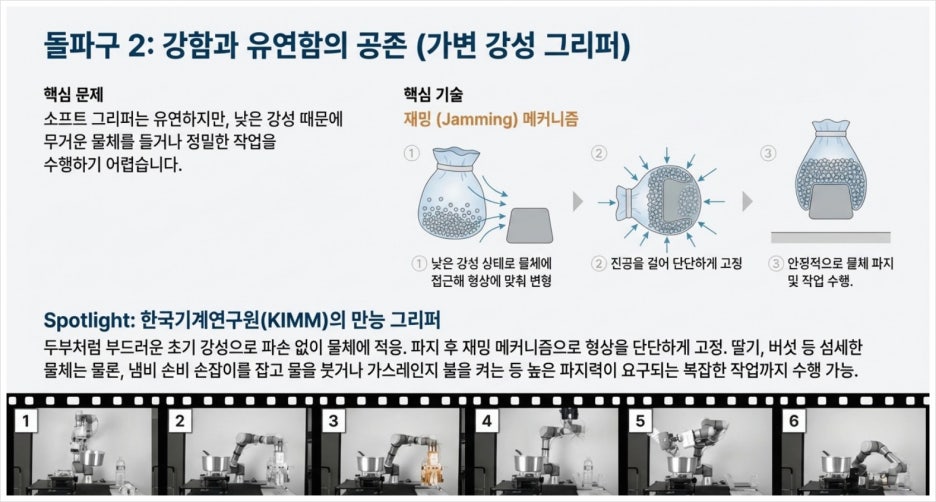

입자 재밍(Granular Jamming):
밀폐된 주머니 안에 미세 입자를 넣고 진공 펌프로 음압을 인가하여 강성을 높이는 방식입니다. 강성이 낮은 상태에서 물체 모양대로 변형된 후, 단단하게 굳어져 물체를 파지하게 됩니다.
신소재 기반 초소형 그리퍼:
형상 기억 폴리머를 이용하여 온도에 따른 가변 강성 및 형상 기억 특성을 활용한 초소형 그리퍼가 개발되었습니다. 이는 부서지기 쉬운 연어알을 부드럽게 움켜쥐거나, 단단한 상태에서는 그리퍼 무게의 수천 배의 무게를 견딜 수 있습니다.
C. 센서 통합 지능형 그리퍼 구조
물성을 파악하고 적절한 힘으로 제어하기 위해 센서가 통합된 구조입니다.
멀티모달 센서 활용:
ETRI는 유연한 멀티모달 센서를 활용하여 물체의 크기, 형상, 물성을 정확하게 인지하고 효과적으로 제어할 수 있는 지능형 로봇 그리퍼를 개발했습니다.
에어갭 구조 기반 센서:
이 센서는 감지 소재와 전극 사이의 에어갭을 미세하게 조절 하여 압력 및 굽힘센서의 감지 범위와 민감도를 선택적으로 조절할 수 있습니다. 이를 로봇 그리퍼에 장착하면 물체에 가해지는 압력과 그리퍼의 굽힘 정도를 동시에 감지하여 물체의 영률(단단한 정도)을 정확하게 판단할 수 있습니다.
촉각 피드백 제어:
이 지능형 그리퍼는 센서를 통해 물체를 능동적으로 이해하고, 안정적으로 물체를 파지하는 시점을 결정하며, 이에 상응하는 그리퍼의 힘(토크)을 조절하여 피드백을 제공합니다.

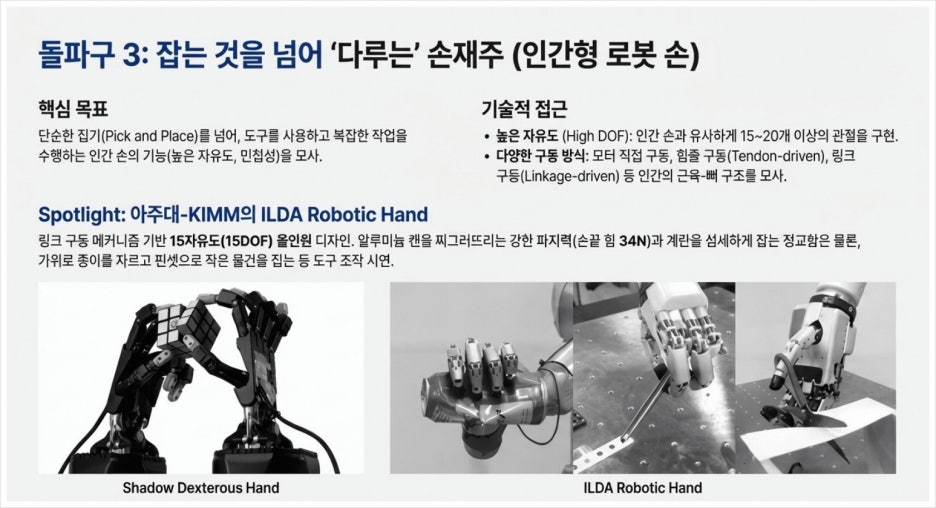

인간형 로봇 손의 센서 통합:
국내 아주대-KIMM에서 개발한 ILDA Robotic Hand는 높은 자유도(15DOF)와 강한 파지력(34N의 손끝 힘)을 갖추고, 섬세한 작업을 위한
촉각 감지 기능
이 손바닥 안에 통합된 올인원 구조입니다.
로봇 그리퍼 구조의 미래 방향
로봇 그리퍼는 단순히 물건을 잡는 기능을 넘어, 인간의 손처럼 섬세하고 지능적인 작업을 수행할 수 있는 방향으로 구조가 진화하고 있습니다.
특히, 다품종 소량 생산 환경에 대응하기 위해서는 하나의 그리퍼로 다양한 물건을 파지하고 다양한 작업을 수행할 수 있는 만능 그리퍼의 개발이 필수적이며,
이는 유연성을 갖춘 소프트 구조와 물성을 파악하는
지능형 센서 기술의 통합을 통해 실현될 것으로 기대됩니다.
마치 인간의 손이 뼈(강성)와 근육(유연성), 그리고 피부(촉감)의 완벽한 조화를 이루어 섬세한 작업을 수행하듯이, 로봇 그리퍼 역시 강성/경량화된 링크 메커니즘과 적응적인 소프트 구조,
그리고 촉각 및 멀티모달 센서를 결합하는 방향으로 구조적 혁신을 거듭하고 있습니다.
